PLC控制變頻恒壓供水系統主要由PLC控制器，變頻器，壓力傳感器和現場水泵機組組成，形成完整的閉環調節系統。該系統的控制流程圖如圖1.1所示：
？

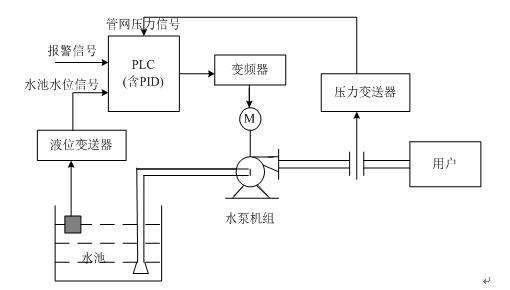

圖1.1變頻恒壓供水系統控制流程圖
變頻恒壓供水系統以供水出口管網水壓為控制目標，實現出水管網實際供水壓力，控制設定供水壓力。設定供水壓力可以是常數或時間段功能，其在每個時間段中是恒定的。因此，在一定時間內，恒定壓力控制的目標是將出口歧管網絡的實際供應壓力維持在設定的供應壓力。變頻恒壓供水系統的框圖如圖1.2所示：
？

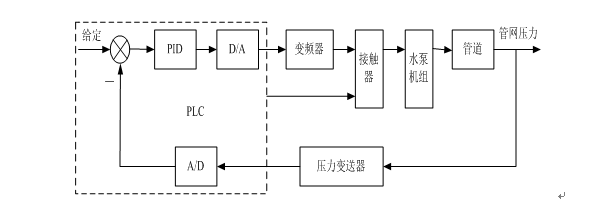

圖1.2變頻恒壓供水系統框圖
恒壓供水系統通過安裝在用戶供水管道上的壓力變送器實時測量參考點的水壓，檢測管網的水壓，并將其轉換為4-20 mA的電信號。檢測信號是恒定電壓。供水關鍵參數。由于電信號是模擬信號，因此必須由PLC的A / D轉換模塊讀取，并與設定值進行比較。比較偏差值是PID操作的，然后將計算出的數字信號轉換為D / A.模塊轉換為模擬信號作為逆變器的輸入信號，控制變頻器的輸出頻率，從而控制電機的轉速，從而控制水泵的供水流量，最后控制水泵的供水流量。用戶供水管上的壓力恒定，實現變頻恒壓供水。
